本文是關于一種微型散熱風扇，特別是一種適用于電腦系統(tǒng)中用以冷卻電腦元件的微型散熱風扇裝置。

傳統(tǒng)現有的電腦用微型散熱風扇裝置，是由外殼體、馬達、滾珠軸承、及微型風扇組設而成。然而滾珠軸承的制造成本偏高，造成該微型散熱風扇裝置的整體成本難以壓低，使該微型散熱風

扇裝置在市場上逐漸不具價格競爭力。此外，滾珠軸承使用時磨損率偏高，產生噪音，均非十分理想。

本文的主要目的是在提供一種電腦用微型散熱風扇裝置，以便能使該微型散熱風扇裝置的制造成本降低。

本文的另一目的是在提供-種電腦用微型散熱風扇裝置，以便能延長該微型風扇裝置的使用壽命。

為達成這個目的，本文的電腦用微型散熱風扇裝置主要包括有一外殼體、馬達、至少一自潤軸承、及一微型風扇，其自潤軸承是略呈中空圓柱體，且其自潤軸承具有一外周面，中央并貫設有

一軸孔，此外周面恰可組配于馬達的中心孔，且軸孔恰可供微型風扇的轉軸套合，促使風扇作動順暢;此自潤軸承是以低摩擦系數或耐高溫的高分子復合材料所制成，故其成本降低，且運，轉

時不易磨損而產生雜音，確可提升此電腦用微型散熱風扇裝置的使用效能，同時可在市場上具有價格競爭力。

其中該自潤軸承是由低摩擦系數的高分子復合材料制成。

其中該自潤軸承是由耐高溫的高分子復合材料制成。其中該自潤軸承是由鐵氟龍材料制成。

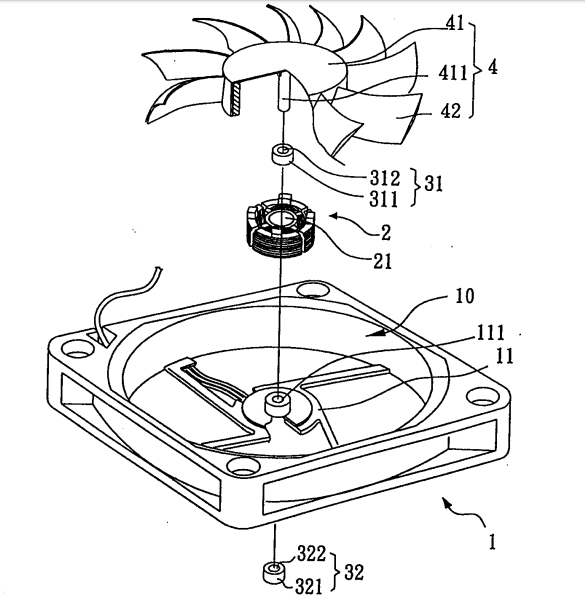

請參閱圖1本文實施例的立體圖，是一種電腦用微型散熱風扇裝置，在本例中比如為用以組裝于中央微處理器(CPU)上方以冷卻該中央微處埋器。該微型散熱風扇裝置是由外殼體1、馬達2、二

個自潤軸承31、32、以及微型風扇4組合而成。外殼體1的內部形成有一容置空間10，且該外殼體1中央凹設有一固定座11,固定座11的中央并設有一貫孔111。馬達2容設于外殼體1的容置空間1

0內，并固定于固定座11上,促使馬達2中央的中心孔21可對應于固定座11中央的貫孔111。自潤軸承31、32略呈一中空圓柱體，并具有外周面311、321,且自潤軸承31，32中央貫設有-軸孔312、

322。微型風扇4由一基座4 1外緣向外延伸有復數個扇葉42,基座41的中央軸向延伸有一轉軸411。

本文組合時，如圖1所示，微型風扇4的轉軸411貫穿順序由上而下依次為自潤軸承31的軸孔312、馬達2的中心孔21、固定座11的貫孔111、以及自潤軸承32的軸孔322。且自潤軸承31、32的外周

面分別緊配于馬達2的中心孔21上下兩側，其軸孔312、322恰對應于中心孔21，以便使該外殼體1、馬達2、自潤軸承31、32、及微型風扇4一體結合成為一微型散熱風扇裝置，促使該電腦用微

型散熱風扇裝置作動順暢。

本實施例的自潤軸承31、32是由鐵氟龍材料所制成，當然亦可由低摩擦系數或耐高溫的高分子復合材料制成，故可降低制造成本并減少微型風扇運轉時所產生的雜音，而達成上述創(chuàng)作的目的

與功效。
